ORIFICE FLANGE

Mặt Bích Đo Lường Orifice Flange: Cấu Tạo, Tiêu Chuẩn Và Ứng Dụng

Description (Mô tả ngắn)

Mặt bích Orifice Flange là gì? Khám phá đặc điểm cấu tạo tích hợp cổng đo áp suất, thông số kỹ thuật ASME B16.36 tại Công ty TNHH Kỹ Thuật DANSON.

Trong các hệ thống đường ống công nghiệp, việc giám sát chính xác lưu lượng dòng chảy của chất lưu (khí, hơi nóng, chất lỏng) là yếu tố sống còn để kiểm soát quy trình vận hành. Để làm được điều này mà không cần lắp đặt các thiết bị đo đạc cồng kềnh, mặt bích Orifice (Orifice Flange) là giải pháp cơ khí tối ưu và được ứng dụng rộng rãi nhất.

Bài viết này, Công ty TNHH Kỹ Thuật DANSON sẽ cùng bạn phân tích chi tiết về cấu tạo, nguyên lý và tiêu chuẩn kỹ thuật của dòng bích đặc thù này.

1. Mặt Bích Orifice Là Gì? Đặc Điểm Cấu Tạo Khác Biệt

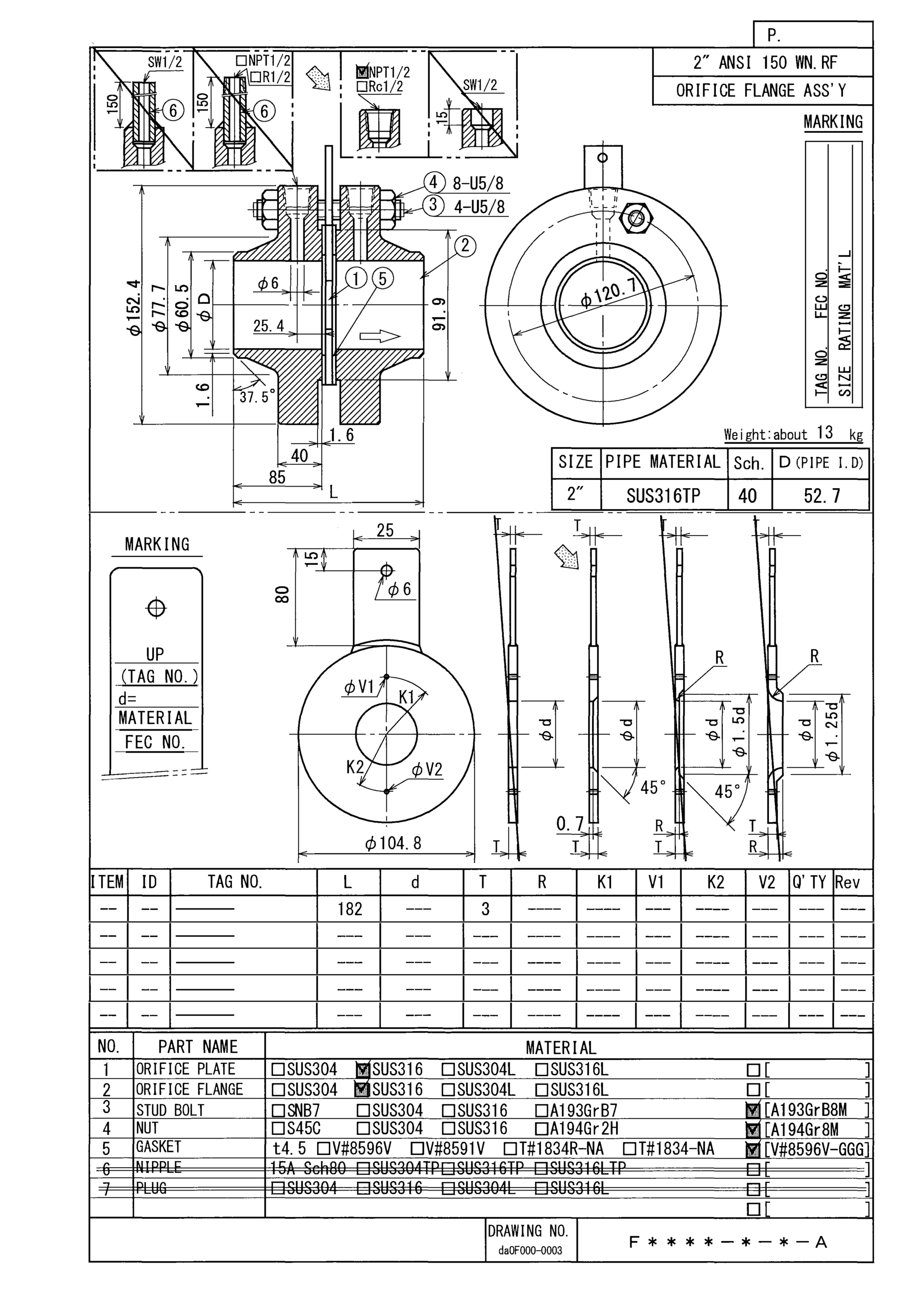

Orifice Flange là cụm mặt bích (gồm một cặp bích đối xứng) được sử dụng kết hợp với một đĩa cân/đĩa đo (Orifice Plate) đặt ở giữa nhằm đo lưu lượng dòng chảy dựa trên nguyên lý chênh lệch áp suất.

Các điểm khác biệt cốt lõi về cấu tạo:

o Cổng kết nối áp suất (Orifice Tappings): Trên phần thân (cổ) của mỗi mặt bích Orifice được gia công sẵn một cặp lỗ khoan xuyên tâm (thường chọc ren NPT hoặc hàn bọc đúc). Các cổng này kết nối trực tiếp với thiết bị truyền tín hiệu áp suất (Pressure Transmitter).

o Bu-lông kích (Jack Screws): Cặp bích này luôn đi kèm thêm các bu-lông kích đặc biệt để dễ dàng tách rời hai mặt bích ra khi cần thay thế, vệ sinh đĩa Orifice Plate bên trong mà không làm biến dạng đường ống.

o Kiểu bích kết nối: Bích Orifice thường được chế tạo dựa trên phôi của bích cổ cao (Welding Neck – WN) để đảm bảo khả năng chịu áp lực tốt nhất, một số ít trường hợp dùng mặt bích trượt (Slip-On) hoặc mặt bích ren.

2. Nguyên Lý Đo Lưu Lượng Qua Cặp Bích Orifice

o Khi dòng lưu chất đang di chuyển thông suốt trong ống và đi qua tấm đĩa Orifice Plate (có lỗ tâm nhỏ hơn đường kính ống), dòng chảy sẽ đột ngột bị bóp hẹp lại, làm tăng vận tốc và giảm áp suất đột ngột.

o Thiết bị đo sẽ lấy tín hiệu áp suất từ cổng đo trước tấm đĩa (áp suất cao) và cổng đo sau tấm đĩa (áp suất thấp).

o Sự chênh lệch áp suất (Delta P) này tỷ lệ thuận với vận tốc dòng chảy, từ đó máy tính hệ thống sẽ tính toán chính xác ra lưu lượng tức thời đang đi qua đường ống.

3. Thông Số Kỹ Thuật Tiêu Chuẩn Của Orifice Flange

Là dòng sản phẩm cơ khí chính xác cao phục vụ đo lường công nghệ, bích Orifice tại Công ty TNHH Kỹ Thuật DANSON được kiểm soát chặt chẽ theo các tiêu chuẩn:

o Hệ tiêu chuẩn chế tạo: ASME B16.36 (Tiêu chuẩn Mỹ quy định riêng cho kích thước, dung sai và vị trí cổng đo của bích Orifice).

o Các Class áp suất: Thường bắt đầu từ Class 300 trở lên (Class 300, 600, 900, 1500, 2500) do ứng dụng đo lường yêu cầu độ ổn định áp suất cao.

o Kiểu mặt gương: Mặt gương lồi (RF) hoặc Mặt rãnh vòng (RTJ) cho các hệ thống áp lực rất cao.

o Vật liệu: Thép carbon rèn (ASTM A105, A350 LF2, A516 Gr.70) hoặc thép không gỉ / Inox chịu mài mòn tốt (ASTM A182 F304/F304L, F316/F316L, F304H, F309, F310, F321…).

4. Tại Sao Nên Chọn Mặt Bích Orifice Tại Công Ty TNHH Kỹ Thuật DANSON?

Mặt bích Orifice yêu cầu độ chính xác tuyệt đối về vị trí đặt lỗ cổng đo áp suất và độ phẳng bề mặt. Một sai lệch nhỏ trong gia công cơ khí có thể làm sai lệch hoàn toàn kết quả đo lường của nhà máy. Công ty TNHH Kỹ Thuật DANSON cam kết mang đến những giá trị vượt trội:

• Gia công cơ khí chính xác cao: Các cổng đo ren NPT được tiện bằng máy CNC hiện đại, đảm bảo đúng góc độ và khoảng cách tiêu chuẩn theo ASME B16.36, giúp thiết bị đo bắt tín hiệu chuẩn xác nhất.

• Phôi rèn nguyên khối: Đạt độ bền kéo cao, không có khuyết tật rỗ khí bên trong phôi, chịu được áp lực va đập liên tục của chất lưu tại vị trí dòng chảy bị thu hẹp.

• Hồ sơ CO/CQ đầy đủ: DANSON cung cấp minh bạch chứng chỉ mác vật liệu, xuất xứ và kết quả kiểm định chất lượng nghiêm ngặt trước khi xuất kho.

Quý khách hàng cần tư vấn chi tiết thông số hoặc nhận báo giá mặt bích Orifice Flange cho hệ thống đo lường của dự án:

Hotline: 0936 238 438
Email: danson@dansoneng.com
