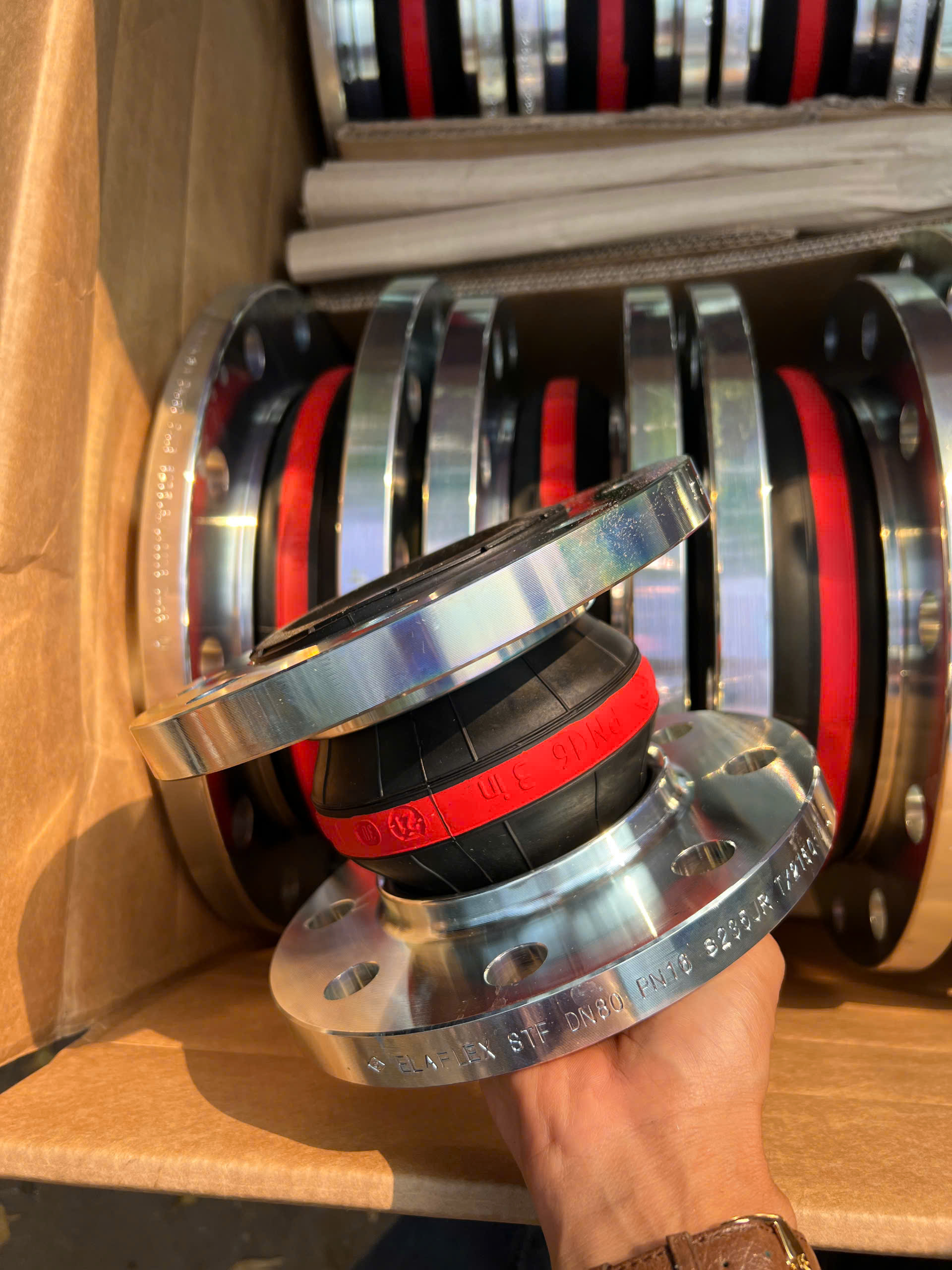

Khớp nối mềm cao su EPDM

Khớp nối mềm cao su EPDM là dòng khớp chống rung phổ biến nhất trong hệ thống nước, điều hòa và PCCC. Khớp có thân làm từ cao su EPDM, bên trong gia cường bằng các lớp bố và vòng thép, hai đầu là mặt bích để ghép vào đường ống. Bài viết đi theo thứ tự quen thuộc khi lập hồ sơ vật tư: khái niệm, thông số, đặc điểm, phân loại, ưu và nhược điểm.

1. Khái niệm khớp nối mềm và vật liệu EPDM

Khớp nối mềm cao su EPDM là gì?

Khớp nối mềm cao su EPDM (còn gọi là khớp chống rung cao su, khớp giãn nở cao su EPDM) được lắp giữa hai đoạn ống, thường đặt sát cổ bơm hoặc trước những vị trí đường ống chịu nhiều tác động. Nhờ thân đàn hồi, khớp hấp thụ rung động, bù giãn nở nhiệt và bù sai lệch nhỏ khi lắp đặt, giúp đường ống làm việc ổn định hơn.

Về cấu tạo, thân khớp gồm lớp lót cao su EPDM tiếp xúc môi chất, các lớp bố gia cường để chịu áp, vòng thép giữ hình dạng và lớp phủ ngoài bảo vệ khỏi thời tiết.

Cao su EPDM là gì?

EPDM (Ethylene Propylene Diene Monomer) là cao su tổng hợp được tạo từ ethylene, propylene và một lượng nhỏ monomer thứ ba (diene). Vật liệu này có độ đàn hồi tốt, chịu thời tiết, ozone và tia UV rất tốt, đồng thời bền với nước, hơi nước và nhiều dung dịch gốc nước. Đó là lý do EPDM là vật liệu mặc định cho các khớp nối mềm dùng với nước.

2. Thông số kỹ thuật khớp nối mềm cao su EPDM

Nhiệt độ làm việc và áp cho phép khác nhau theo từng nhà sản xuất, và áp cho phép thường giảm khi nhiệt độ tăng. Khi cần số liệu chính xác cho hồ sơ kỹ thuật, bạn gửi yêu cầu để DANSON cung cấp thông số của đúng mã hàng.

3. Đặc điểm của khớp nối mềm EPDM

EPDM có nhiều tính chất nổi bật, và đây cũng là cơ sở để quyết định khi nào nên chọn loại cao su này:

• Bền thời tiết, ozone, tia UV: hợp với lắp đặt ngoài trời, không dễ nứt chân chim.
• Kháng nước, hơi nước, nước nóng: dải nhiệt làm việc rộng hơn nhiều loại cao su thông thường.
• Kháng axit loãng, kiềm loãng và nhiều dung dịch gốc nước.
• Tính cách điện tốt, thuận lợi khi cần ngăn dòng điện chạy dọc theo đường ống.
• Đàn hồi cao, hấp thụ rung và giãn nở hiệu quả.

Lưu ý quan trọng: EPDM không dùng cho dầu và xăng

Đây là điểm dễ nhầm nhất khi chọn vật liệu. EPDM không bền với dầu khoáng, xăng, mỡ và các hydrocarbon. Khi tiếp xúc, cao su sẽ trương nở, mềm nhũn rồi hỏng nhanh. Với môi chất có dầu, bạn nên chọn khớp cao su NBR, còn với môi chất vừa nóng vừa ăn mòn nên cân nhắc khớp inox hoặc lớp lót PTFE. Khi chưa rõ môi chất, hãy hỏi DANSON trước khi đặt hàng.

4. Phân loại khớp nối mềm cao su EPDM

Tương tự khớp nối mềm cao su NBR và các loại khớp giãn nở cao su khác, khớp EPDM được phân loại theo chuẩn mặt bích và cấp áp:

Khớp nối mềm EPDM bích JIS 10K

Khớp có thân EPDM, lớp bố và vòng thép, mặt bích theo chuẩn JIS 10K, phù hợp hệ thống nước có áp làm việc vừa phải. Khi đường ống hiện hữu đã dùng bích chuẩn Nhật, chọn đúng 10K sẽ ghép nối thẳng, không phải sửa bích.

Khớp nối mềm EPDM bích PN16

PN16 chịu áp danh định 16 bar, thường lắp ở bơm tăng áp, tòa nhà cao tầng, hệ thống PCCC và nhà máy. Lưu ý rằng 16 bar là áp danh định ở điều kiện tham chiếu, nhiệt độ môi chất cao hơn thì áp làm việc cho phép thường giảm.

Khớp nối mềm EPDM bích PN25

Cấp áp cao hơn PN16, dành cho các hệ thống bơm áp lực lớn. Chỉ nên chọn khi áp thực tế đòi hỏi vì cấp áp cao đồng nghĩa chi phí và độ cứng thân khớp cũng tăng.

Khớp nối mềm EPDM bích ANSI 150

Dành cho công trình dùng chuẩn mặt bích của Mỹ. Số 150 là tên class của chuẩn này chứ không phải áp suất 150 bar hay 150 kg/cm². Áp làm việc thực của khớp phụ thuộc thiết kế và vật liệu, nên bạn cần đối chiếu catalogue.

Khi chọn, hãy kiểm tra mặt bích hai đầu ống hiện hữu để chọn đúng chuẩn, vì các chuẩn JIS, DIN và ANSI chênh nhau về tâm lỗ và số lỗ ở nhiều cỡ DN.

5. Ưu điểm và nhược điểm của khớp nối mềm cao su EPDM

Ưu điểm

• Đa dạng kích thước và chuẩn bích: JIS 10K, PN16, PN25, ANSI 150, dễ khớp với nhiều đường ống.
• Đàn hồi cao: hấp thụ rung, giãn nở và sai lệch lắp đặt nhỏ.
• Giảm ồn tốt: đặc biệt hiệu quả với bơm công suất lớn.
• Bền thời tiết: lắp ngoài trời lâu dài ít bị lão hóa.
• Cách điện tốt: hữu ích khi cần hạn chế ăn mòn điện hóa giữa các kim loại.
• Cấu tạo đơn giản, dễ lắp: thay thế nhanh, không cần hàn lại đường ống.
• Chi phí hợp lý: thấp hơn khớp inox cùng cỡ.

Nhược điểm cần biết

• Không dùng cho môi chất có dầu, xăng, mỡ và hydrocarbon.
• Nhiệt độ làm việc có giới hạn, môi chất quá nóng cần dùng khớp inox.
• Cao su lão hóa theo thời gian, cần kiểm tra định kỳ.

Nói gọn, khớp EPDM rất hiệu quả nếu dùng đúng môi chất. Điều quan trọng là chọn đúng vật liệu, kích thước và chuẩn bích cho hệ thống.

6. Ứng dụng và lưu ý lắp đặt

• Cổ bơm trạm bơm cấp thoát nước, bơm tăng áp, bơm chữa cháy.
• Hệ thống điều hòa: chiller, tháp giải nhiệt, bơm tuần hoàn.
• Nhà máy xử lý nước, nước thải, nước biển (kiểm tra vật liệu bích).
• Đường ống nước nóng ở dải nhiệt trong giới hạn của khớp.

Khi lắp, đặt khớp sát nguồn rung, cố định ống chắc hai phía và căn thẳng ống trước, không dùng khớp để kéo ống lệch. Dùng gioăng làm kín khi nhà sản xuất khuyến nghị và siết bu lông, đai ốc đối xứng, nhiều lượt. Cả cụm nên đồng bộ cấp áp với van công nghiệp, ống thép và phụ kiện đường ống trong cùng tuyến.

7. Mua khớp nối mềm cao su EPDM tại DANSON

DANSON cung cấp khớp nối mềm cao su EPDM nhiều kích thước, cấp áp và chuẩn bích, phục vụ cả nhu cầu thay thế lẻ lẫn dự án, kèm các nhóm hàng đi cùng như van, mặt bích, gioăng, bu lông để bạn mua đồng bộ một nơi. Để được tư vấn và báo giá nhanh, bạn gửi giúp:

• Môi chất (đặc biệt cho biết có dầu hay không), áp suất và nhiệt độ làm việc.
• Kích thước DN và chuẩn mặt bích đang dùng.
• Cấp áp mong muốn (JIS 10K, PN16, PN25 hoặc ANSI 150) và số lượng.

Câu hỏi thường gặp

Khớp nối mềm EPDM dùng được cho nước nóng không?

Được, nếu nhiệt độ nằm trong giới hạn của khớp. Mức cụ thể phụ thuộc thiết kế của nhà sản xuất, bạn nên đối chiếu thông số của đúng mã hàng.

Khớp EPDM có dùng cho dầu được không?

Không. EPDM trương nở và hỏng nhanh khi tiếp xúc dầu, xăng, mỡ. Môi chất có dầu nên dùng khớp NBR.

EPDM khác NBR ở điểm nào?

EPDM mạnh về nước, hơi nước, thời tiết, ozone. NBR mạnh về dầu, nhiên liệu, mỡ nhưng kém bền thời tiết hơn. Chọn loại nào là tùy môi chất của hệ thống.

Chọn bích JIS 10K hay PN16?

Chọn theo chuẩn bích của đường ống hiện hữu và áp thực tế của hệ thống. Hệ thống áp vừa phải, dùng bích Nhật thì JIS 10K thường đủ, bơm tăng áp hoặc hệ thống có xung áp nên cân nhắc PN16.

Kết luận

Khớp nối mềm cao su EPDM là lựa chọn kinh tế và đáng tin cậy cho hệ thống nước, điều hòa, PCCC khi được chọn đúng môi chất, cấp áp và chuẩn bích. Hãy nhớ điều kiện quan trọng nhất: không dùng EPDM cho môi chất có dầu. Cần tư vấn hoặc báo giá, bạn liên hệ DANSON nhé.
